灭火器筒体压力爆破试验仪机器设备配备一部分性能参数及详尽作用表明

灭火器筒体液压机发生爆炸试验仪技术方案

一、机器设备的应用标准：

1.在买家不用提升除定位装置之外的别的设备的状况下，机器设备能够一切正常安裝和应用；

2.办公环境：0 ~ 45，无易燃气体，自然通风干躁，周边无强电磁感应电磁干扰；

3.实验物质：水、保湿乳液、防锈处理水和黏度与水相仿的中性化油；

4.设计方案抗压为：25MPa(电动式试压泵)；

5.检测溫度：依据具体应用自然环境和物质溫度；

6.工作压力测量精度：精密度为满度的2.5%；

7.该系统软件选用：16Mpa液位传感器，精密度为0.25%；

8.该系统软件总体线性度为FS 0.3-0.5%；

9.开关电源：沟通交流380/220 V，50hz；

10.相对性空气相对湿度规定：70-90%。

这套机器设备是依据顾客的具体技术标准生产制造的；参照试压泵的执行规范；

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自动控制系统检测压力机

JB/T53194电动式试压泵产品品质等级分类；

单屏电脑上控制面板实体图。图片仅作参考。请参照实体图。

电子计算机专用型灭火器爆破手机软件当场检测曲线图。图片仅作参考。请参照商品

电脑上专用型灭火器爆破手机软件当场检测曲线图，图片仅作参考，要以商品为标准

span style="font-family: SimSun;font-size:16px;">

二、机器设备配备一部分性能参数及详尽作用叙述：机器设备详尽配备主要参数：

名字

清单项

总数

企业

备 注

灭

火

器

筒

体

水

压

爆

破

试

验

机

试压泵自动控制系统

电子计算机

套

东芝22寸液晶显示屏，带com口服务器

复印机

台

hp惠普彩打系列产品

液位传感器（粉剂、油基）

支

16 MPa精密度为FS0.25%

总流量采集系统

支

出品

高精密电子称

台

常州市宏事达

试压泵自动控制系统

套

出品，数据收集操纵輸出，感应器开关电源，变频调速器操纵

变频调速器

台

海利普2.2KW

电子计算机工作台（单屏）

台

碳素钢静电喷塑，出品

3D-SY120/25MPa电动式试压泵

台

1.5KW电动机，出品

继电器阀组

套

工作压力交替变化，疲劳测试专用型阀组

机器设备配电系统

套

依据机器设备具体制做

手机软件

灭火器筒体压力爆破

实验数据收集和监控软件

套

依据 GB4351-2007手提灭火器在其中打压试验及爆破设计标准，提升了工作压力交替变化疲劳测试作用设计标准

注：某些零配件在具体生产制造制做有可能主要参数不一样，但不危害机器设备总体作用。

三、商品自动控制系统详细描述：

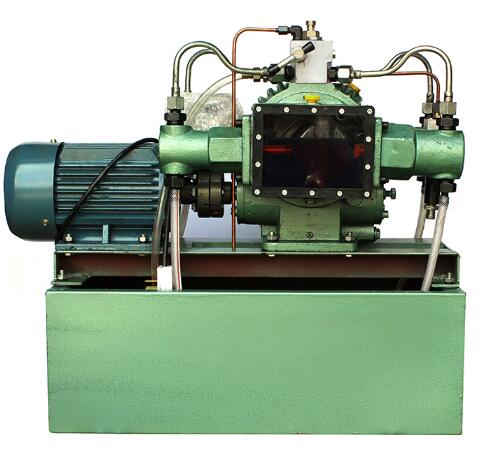

1、配套设施试压泵为3D-SY120/25Mpa,额定值排出来工作压力25Mpa，额定值总流量120L/h，配套设施为输出功率1.5KW一般电动机。外观规格和净重无独特。配套设施气压表、阀门、液位传感器达到相匹配试压泵的规定，配套设施的液位传感器达到相匹配试压泵的规定。

2、本灭火器筒体压力爆破试验仪自动控制系统由单屏电子计算机工作台、电动式试压泵及高精密电子称等构成，可一次性进行试验。并全自动得到实验全过程中待检粉剂灭火器筒体的妥协值、爆破工作压力值、爆破整个过程外出量、容量形变率、妥协形变量、爆破形变量、全部试验全过程的时间等数据信息，并与此同时制作出被试瓶工作压力-进水流量关联趋势图、工作压力-時间关联趋势图及进水流量-時间关联趋势图，根据复印机打印出水压试验曲线图，能够随时随地读取历史时间文本文档。依据顾客给予表头，开展全自动填好并可开展便捷改动。监控软件作用依据GB4351-2007手提粉剂灭火器在其中打压试验及爆破及二氧化碳灭火器压力爆破实验设计标准，并预埋日后国家标准新作用升級安全通道。
